- นวัตกรรมโครงสร้างโซลาร์แบบสายเคเบิลยึดโยง (Flexible PV Support)
Arctech Cable Mounting โครงสร้างแผงโซลาร์เซลล์สายเคเบิลยึดโยง
ช่วงคานกว้างพิเศษ 17 ถึง 200 เมตรต่อช่วง ไร้เสากลางกีดขวาง ลดจำนวนฐานรากลง 40–82% และลดปริมาณเหล็ก 18–28% เหมาะที่สุดสำหรับ ลานจอดรถ (Solar Carport), บ่อบำบัดน้ำเสีย (Wastewater Plant) และ บ่อเพาะเลี้ยงสัตว์น้ำ/บ่อกุ้ง (Photovoltaic Fishery)
- ได้รับการรับรองมาตรฐาน TÜV
- ทดสอบอุโมงค์ลมจริง (Wind Tunnel Test)
- ระบบตรวจวัดสุขภาพโครงสร้าง IoT อัจฉริยะ
ช่วงคาน (Span)
17–200 ม.
การลดเหล็กโครงสร้าง
-18% ถึง -28%
พื้นที่ใต้อาคาร
โล่ง 100% ไร้เสากลาง
17–200 ม.
ช่วงคานยาวพิเศษ (Span)
ข้ามผ่านพื้นที่กว้างโดยไม่ต้องมีเสาค้ำกลาง
40–82%
ลดจำนวนฐานราก
ประหยัดงานเจาะดิน งานเทปูน และเวลาก่อสร้าง
18–28%
ลดการใช้เหล็กโครงสร้าง
ลดปริมาณเหล็กต่อเมกะวัตต์ คืนทุนไวยิ่งขึ้น
100%
หันแผงรับแสงทิศใต้
Single-Slope ผลิตไฟสูงกว่าหลังคาจั่วทั่วไป +2.5%
25-30 ปี
อายุการใช้งานโครงสร้าง
เหล็กชุบเคลือบกันสนิมเกรด C5 ทนไอเกลือและสารเคมี
PRINCIPLE & INNOVATION
Cable Mounting คืออะไร และทำงานอย่างไร?
Cable Mounting หรือโครงสร้างยึดแผงโซลาร์เซลล์แบบสายเคเบิลยึดโยง (Flexible / Suspended PV Mounting System) คือระบบโครงสร้างนวัตกรรมที่นำหลักการของ “วิศวกรรมสะพานแขวน (Suspension Bridge)” มาประยุกต์ใช้ในการติดตั้งโซลาร์เซลล์
ระบบใช้ “เสาเหล็กปลายคาน + สายเคเบิลเหล็กกล้าแรงดึงสูง (High-Tensile Steel Cables)” แทนการใช้คานเหล็กหนาทึบและเสาถี่แบบดั้งเดิม (Fixed-Tilt หรือ PEB Truss) ทำให้สามารถรองรับช่วงคาน (Span) ที่ยาวมากตั้งแต่ 17 เมตรไปจนถึง 200 เมตรต่อช่วง โดยใช้เสาและฐานรากเฉพาะที่ขอบนอกเท่านั้น
- ปลดล็อกข้อจำกัดของพื้นที่ดินและผิวน้ำ
เหมาะสำหรับพื้นที่ที่ไม่สามารถปักเสากลางได้ เช่น ลานจอดรถที่ต้องการพื้นที่จอดรถกว้างขวาง, บ่อบำบัดน้ำเสียที่ห้ามเจาะโครงสร้างคอนกรีต, และบ่อเลี้ยงกุ้ง/ประมงที่ต้องเว้นผิวน้ำสำหรับเดินเรือและเครื่องตีน้ำ
Ultra-Large Span 17–200m
รองรับช่วงคานยาวพิเศษได้ตั้งแต่ 17 เมตร จนถึง 200 เมตรต่อช่วง ทำให้ลดการตั้งเสากลางได้อย่างเบ็ดเสร็จ
- ไม่ต้องมีเสากีดขวางกลางลานจอดรถ
- ข้ามผ่านบ่อบำบัดน้ำเสียได้ทั้งบ่อ
ลดฐานรากได้ถึง 40–82%
ใช้จำนวนฐานราก (Foundations) น้อยกว่า Fixed-Tilt แบบเสาเดี่ยวทั่วไปอย่างมหาศาล ประหยัดงบงานดินและฐานราก
- ลดงานขุดเจาะและหล่อเสาคอนกรีต
- ก่อสร้างหน้างานเร็วกว่าโครงสร้างเดิม
ลดการใช้เหล็ก 18–28%
สายเคเบิลรับแรงดึงใช้น้ำหนักเหล็กน้อยกว่าคานเหล็กโครงสร้างทึบ ช่วยลดปริมาณเหล็กต่อเมกะวัตต์ได้อย่างคุ้มค่า
- ลดต้นทุนวัสดุและค่าขนส่ง
- ลด Carbon Footprint ของโครงการ
พื้นที่โล่งใต้แผง 100%
ด้านล่างไร้เสาคั่นกลาง เหมาะสำหรับรถบรรทุกวิ่งเข้าออก การเดินเครื่องจักรโรงงาน หรือเรือพายและอุปกรณ์บำบัดน้ำ
- ความสูงเคลียร์คงที่ 4.0 เมตรตลอดช่วง
- ลดความเสี่ยงการเฉี่ยวชนเสาของยานพาหนะ
Wind Tunnel & TÜV Tested
ผ่านการทดสอบในอุโมงค์ลมสากล (CPP Wind Tunnel Test มาตราส่วน 1:30) พร้อมใบรับรองมาตรฐาน TÜV ด้าน Flexible Support
- โครงสร้างพีระมิดสามเหลี่ยมต้านแรงลม
- ป้องกันการบิดตัวและความล้าของจุดต่อ
Structural Health Monitoring
ระบบเซนเซอร์ IoT ตรวจวัดสุขภาพโครงสร้างแบบเรียลไทม์ ทั้งแรงดึงสายเคเบิล การสั่นสะเทือน และการทรุดตัวของฐานราก
- แจ้งเตือนล่วงหน้าบน Cloud Dashboard
- มั่นใจในความปลอดภัยตลอด 25 ปี
3 รุ่นผลิตภัณฑ์ Arctech Cable Mounting ตามช่วงคาน
เลือกสถาปัตยกรรมโครงสร้างให้สอดคล้องกับขนาดพื้นที่ ความกว้างช่วงคาน และสภาพลมของโครงการ
COMPACT & SLOPED SPAN

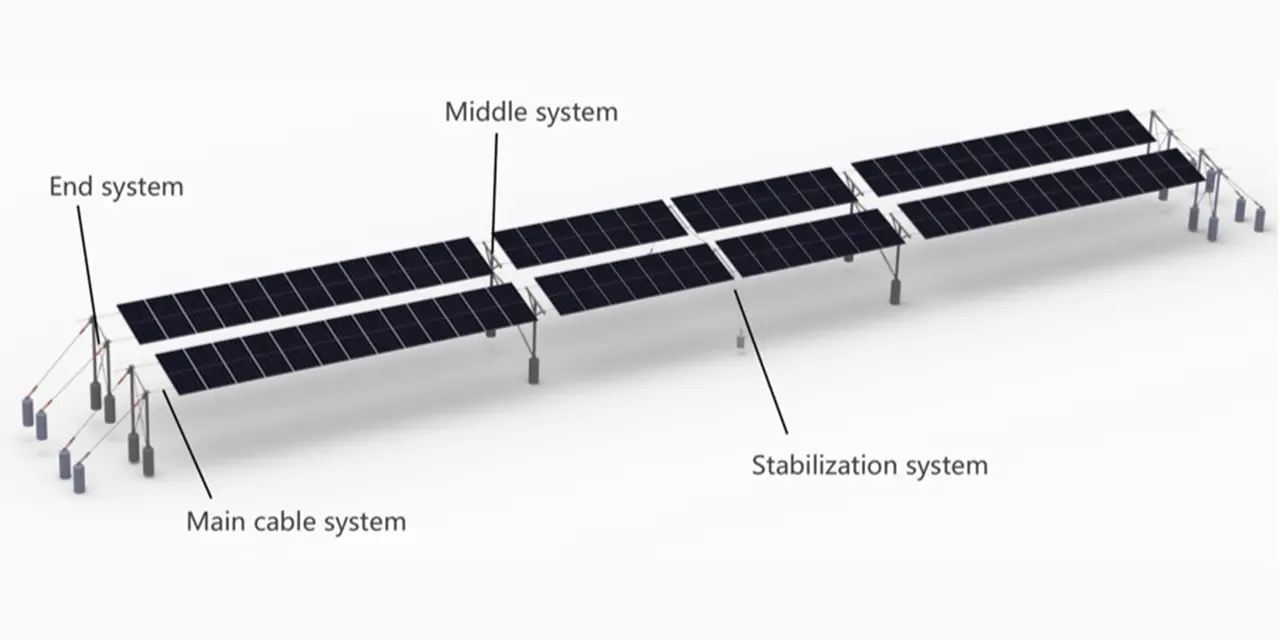

SkyFly-I
ออกแบบสำหรับพื้นที่ช่วงคานขนาดเล็กถึงปานกลาง พื้นที่เนินเขา ลาดชันสูง ภูมิประเทศซับซ้อน หรือลานจอดรถขนาดเล็ก
ช่วงคานใช้งาน (Span):
15 – 25 เมตร
มุมเอียงปรับสูงสุด (Tilt):
45° – 60°
ระบบโครงสร้าง:
Main Cable + End System + Stabilization
พื้นที่ใช้งานแนะนำ:
เนินเขาลาดชัน, ลานจอดขนาดเล็ก, บ่อขนาดเล็ก
- ยืดหยุ่นสูงสุดตามแนวระดับหน้าดิน
STANDARD FOR CARPORT & WASTEWATER

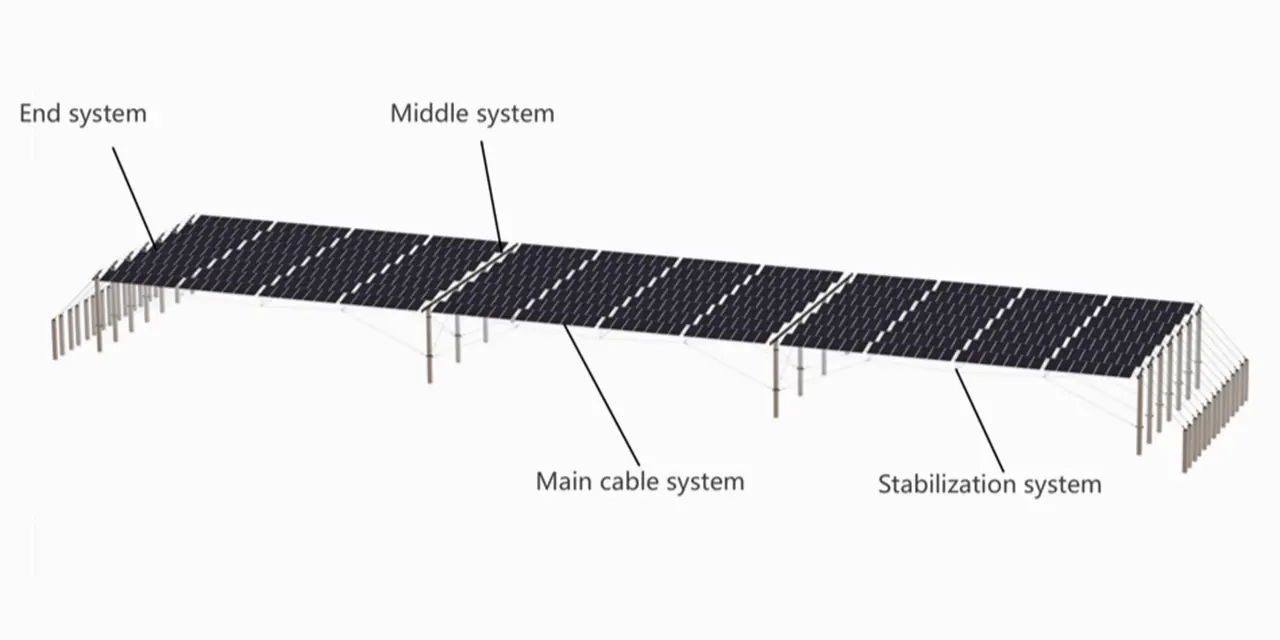

SkyFly-II
รุ่นมาตรฐานที่เหมาะสมที่สุดสำหรับโครงการในไทย ทั้งลานจอดรถ Carport นิคมอุตสาหกรรม บ่อบำบัดน้ำเสีย และฟาร์มกุ้งขนาดมาตรฐาน
ช่วงคานใช้งาน (Span):
30 – 60 เมตร
มุมเอียงปรับสูงสุด (Tilt):
10° (หันทิศใต้ 100%)
ระบบโครงสร้าง:
Triangular Pyramid Truss (ต้านลม)
การลดจำนวนฐานราก:
ลด 63% (56 ฐาน vs 265 ฐาน/MW)
พื้นที่ใช้งานแนะนำ:
Carport, บ่อบำบัดน้ำเสีย, บ่อกุ้ง, ปศุสัตว์
- คลุมช่องจอดได้หลายแถวโดยไร้เสาตรงกลาง
ULTRA-LARGE SPAN

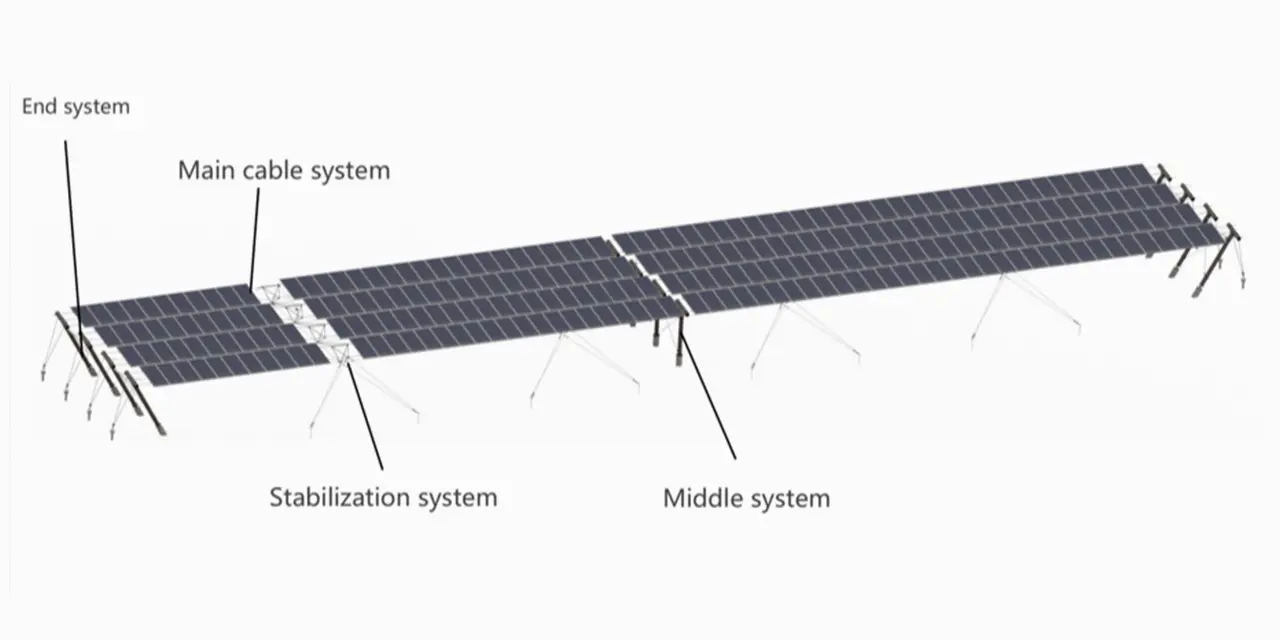

SkyFly-Pro
สำหรับพื้นที่กว้างพิเศษระดับเมกะโปรเจกต์ เช่น บ่อบำบัดน้ำเสียขนาดใหญ่มาก เหมืองเปิด (Mining Pit) หรือหุบเขากว้าง
ช่วงคานใช้งาน (Span):
60 – 200 เมตร
มุมเอียงปรับสูงสุด (Tilt):
ปรับได้สูงสุด 45°
ระบบโครงสร้าง:
Two-Cable + Space Cable Net 3D
การลดจำนวนฐานราก:
ลดสูงสุด 81.9%
การลดปริมาณเหล็ก:
ลด 26.7% ต่อเมกะวัตต์
- ตาข่ายสายเคเบิล 3 มิติกักลมและซับแรงสั่น
APPLICATION SCENARIOS
เจาะลึก 3 โซลูชันการประยุกต์ใช้งานหลักในประเทศไทย
ตอบโจทย์พื้นที่ที่มีข้อจำกัดทางกายภาพ โดยเฉพาะลานจอดรถ บ่อบำบัดน้ำเสีย และบ่อเพาะเลี้ยงสัตว์น้ำ
ซลูชันลานจอดรถนิคมอุตสาหกรรม (Solar Carport)
พื้นที่ด้านล่างโล่ง 100% ไร้เสากีดขวาง จุรถได้มากขึ้นบนพื้นที่เท่าเดิม
เคสศึกษาจริง: จ.ระยอง 4.4 MW
ลานจอดรถในโรงงานหรือนิคมอุตสาหกรรมต้องการ “พื้นที่ด้านล่างโล่ง ไม่มีเสากีดขวาง” เพื่อให้รถยนต์และรถบรรทุกเลี้ยวเข้า-ออกได้สะดวก โครงสร้าง Cable Mounting ช่วยขยายระยะห่างระหว่างเสาได้กว้างมาก ทำให้สามารถจัดผังจอดรถได้ยืดหยุ่นกว่าเดิมถึง 2–3 เท่า
แผงเอียงทิศทางเดียว (Single-Slope 5°):
แผงทุกแผ่นหันทิศใต้ 100% ต่างจากหลังคาจั่วเดิมที่แผงครึ่งหนึ่งต้องหันไปทางทิศเหนือ ทำให้ผลิตไฟฟ้าได้มากกว่า +2.5%
ความสูงใต้หลังคาสม่ำเสมอ 4.0 เมตรตลอดช่วง:
รถบรรทุกขนาดใหญ่และตู้คอนเทนเนอร์วิ่งลอดผ่านได้โดยไม่ติดขอบหลังคาลาดเอียง
ความปลอดภัยในการสัญจรสูงสุด:
ลดจำนวนเสากลาง ลดอุบัติเหตุรถเฉี่ยวชนเสา และไม่บดบังมุมมองกล้องวงจรปิด (CCTV)
- ข้อมูลโครงการจริง: Thailand Solar Carport 4.4 MW (จ.ระยอง)
กำลังผลิตติดตั้ง
4.406 MWp
ขนาดแผงโซลาร์
720 Wp (6,120 แผง)
ความยาวช่วงคาน
17.68 ม. (13 แผง/ช่วง)
ความสูงใต้แผง
4.00 ม. สม่ำเสมอ
โซลูชันเหนือบ่อบำบัดน้ำเสียในนิคมอุตสาหกรรม
ขึงสายเคเบิลข้ามผิวน้ำทั้งหมด ไม่ต้องเจาะเสากลางบ่อ ไม่บดบังเครื่องเติมอากาศ
เคสอ้างอิง: บ่อบำบัด 3 MW & เหมือง 4 MW
บ่อบำบัดน้ำเสียในนิคมอุตสาหกรรม (Wastewater Treatment Pond) มักมีลักษณะเป็น “พื้นผิวน้ำเปิดรูปทรงไม่สม่ำเสมอ” ที่ห้ามเจาะฐานรากลงกลางบ่อคอนกรีตเพราะจะทำให้เกิดการรั่วซึม ระบบ Cable Mounting สามารถวางเสาหลักไว้ที่ขอบบ่อหรือทางเดินคอนกรีตรอบนอก แล้วขึงสายเคเบิลข้ามผ่านผิวน้ำได้ทั้งหมด
ไม่กระทบเครื่องจักรบำบัดน้ำ:
ไม่บดบังการเข้าถึงเครื่องเติมอากาศ (Aerator), ใบพัดกวนตะกอน หรือท่อส่งน้ำใต้ผิว ซ่อมบำรุงได้ 100%
ลดการระเหยของน้ำ & คุมอุณหภูมิ:
แผงโซลาร์ช่วยบังแดด ลดอัตราการระเหยของน้ำเสีย และช่วยคุมอุณหภูมิของกระบวนการบำบัดทางชีวภาพให้มีประสิทธิภาพ
วัสดุกันสนิมทนไอสารเคมีสูง (Salt Spray Tested):
โครงสร้างเหล็กชุบเคลือบสารกันสนิมมาตรฐานสูง ทนทานต่อความชื้นและไอระเหยสารเคมีในโรงบำบัดน้ำเสีย
โครงการอ้างอิงระดับโลก:
โครงการโรงบำบัดน้ำเสียเมืองฉวนโจว (Quanzhou) 3 MW พื้นที่ 4,000 ตร.ม. และโครงการเหมืองเปิด 4 MW ช่วงคานยาวถึง 154 เมตร
โซลูชันบ่อเลี้ยงกุ้งและบ่อเพาะเลี้ยงสัตว์น้ำ (Photovoltaic Fishery)
ผลิตไฟฟ้าควบคู่กับการเลี้ยงกุ้งไทย (Solar-Fishery Complementary) ลดค่าไฟเครื่องให้อากาศ
เหมาะกับฟาร์มกุ้งภาคตะวันออก & ภาคใต้
ฟาร์มกุ้งในประเทศไทย (เช่น ฉะเชิงเทรา ชลบุรี ระยอง จันทบุรี นครศรีธรรมราช สุราษฎร์ธานี) มีค่าไฟฟ้าจากเครื่องให้อากาศ (Paddle Wheel Aerators) และปั๊มน้ำเป็นต้นทุนหลัก การติดตั้งโซลาร์เซลล์แบบ Cable Mounting ขึงข้ามบ่อดินหรือบ่อผ้าใบโดยตั้งเสาเฉพาะบน “คันบ่อ (Pond Dike)” เท่านั้น ช่วยให้เจ้าของฟาร์มผลิตไฟฟ้าใช้เองได้โดยไม่ต้องเสียพื้นที่เลี้ยง
ไม่ต้องหยุดการเลี้ยงระหว่างติดตั้ง:
ไม่มีการขุดเจาะหรือลงเสากลางบ่อเลี้ยง กุ้งยังคงเจริญเติบโตได้ตามปกติ
ลด Heat Stress & คุมสาหร่ายบลูม:
ร่มเงาจากแผงช่วยลดอุณหภูมิน้ำในหน้าร้อน ลดความเครียดของกุ้งขาวแวนนาไม และควบคุมไม่ให้เกิดแพลงก์ตอนบลูม
เรือพายและกังหันตีน้ำทำงานสะดวก:
โครงสร้างยกสูงพ้นผิวน้ำ เจ้าหน้าที่พายเรือตรวจวัดคุณภาพน้ำและจับกุ้งได้ตามปกติ
ทนทานต่อน้ำกร่อย/น้ำเค็ม:
ชิ้นส่วนเคลือบกัลวาไนซ์หนาพิเศษ ไม่เป็นสนิมเมื่อสัมผัสไอน้ำเค็มตลอด 25 ปี
PERFORMANCE COMPARISON
ตารางเปรียบเทียบ: Cable-Mounting vs หลังคาจั่วดั้งเดิม (PEB)
ข้อมูลเปรียบเทียบเชิงวิศวกรรมจากโครงการจริง จังหวัดระยอง (Thailand 4.4 MW Project)
| หัวข้อการเปรียบเทียบ | Arctech Cable-Mounting Carport |
โครงสร้างหลังคาทรงจั่วทั่วไป (Conventional PEB) |
|---|---|---|
| กำลังผลิตติดตั้งบนพื้นที่เท่ากัน | 4.4 MW (+10% ติดตั้งได้หนาแน่นกว่า) | ประมาณ 4.0 MW |
| ทิศทางการหันหน้าของแผงโซลาร์ |
หันทิศใต้ 100% (Single-Slope เอียง 5°) |
แบ่งครึ่งเหนือ–ใต้ (แผงฝั่งเหนือสูญเสียการผลิตไฟ) |
| ผลผลิตพลังงานไฟฟ้า (Energy Yield) | ผลิตไฟสูงกว่า +2.5% ต่อปี | ค่าอ้างอิงมาตรฐาน (Baseline) |
| ความสูงใต้หลังคา (Under Clearance) | สม่ำเสมอ 4.00 เมตร ตลอดแนว |
2.70–4.00 เมตร (ขอบต่ำ ตรงกลางลาดเป็นสันจั่ว) |
| ความสูงที่เพิ่มขึ้นบริเวณขอบหลังคา |
สูงขึ้น
+1.3 เมตร (รถบรรทุกเข้าจอดได้ทุกช่อง) |
ขอบต่ำ รถใหญ่เสี่ยงชนหลังคา |
| จำนวนเสาในช่องจอดรถ |
ไร้เสากลาง (ช่วงเสากว้าง 17.68 ม.) |
มีเสาคั่นกลางทุก 2–3 ช่องจอด |
| ความเสี่ยงการเฉี่ยวชนและมุมมอง CCTV |
ปลอดภัยสูงสุด มุมมองกล้องโปร่ง 100% |
เสาบดบังมุมมองกล้อง มีความเสี่ยงรถชนเสา |
GLOBAL TRACK RECORD
ภาพโครงการอ้างอิงที่ติดตั้งจริงระดับโลก
เทคโนโลยี Cable Mounting ผ่านการติดตั้งจริงในหลากหลายภูมิประเทศทั่วโลก ทั้งบ่อบำบัดน้ำเสีย บ่อเหมือง และพื้นที่ภูเขา
โครงการโซลาร์เหนือบ่อเหมืองเปิด (Mining Pit Project)
โครงการติดตั้งจริงกำลังผลิต 4 เมกะวัตต์ (MW) ขึงสายเคเบิลข้ามผ่านบ่อเหมืองที่มีช่วงคานกว้างถึง 150–154 เมตร โดยไม่มีการตั้งเสาค้ำกลางบ่อแม้แต่ต้นเดียว พิสูจน์ถึงเสถียรภาพทางวิศวกรรมในการข้ามพื้นที่ลึกและรูปทรงซับซ้อน
- ขนาด 4.0 MW
- ช่วงคาน 154 ม.
- ต้านพายุลมแรง
ความยืดหยุ่นในหลากหลายสภาพภูมิประเทศ (Multi-Terrain Adaptability)
ตัวอย่างโครงการ Cable Mounting และ Flexible PV Mounting ครอบคลุมพื้นที่ภูเขาสูงชัน บ่อบำบัดน้ำเสียของรัฐวิสาหกิจไฟฟ้า (SPIC 3 MW พื้นที่ 4,000 ตร.ม.) และโรงเรือนการเกษตร แสดงให้เห็นถึงความอเนกประสงค์และความทนทานของโครงสร้าง
- ภูมิประเทศภูเขา
- บ่อบำบัดน้ำเสีย
- ลานจอดและโรงเรือน
RELIABILITY & WARRANTY
มาตรฐานการทดสอบทางวิศวกรรมและระบบ O&M อัจฉริยะ
ผ่านการทดสอบรอบด้านตามมาตรฐานสากล พร้อมระบบเซนเซอร์คลาวด์ตรวจวัดสุขภาพโครงสร้าง 24 ชม.
6 การทดสอบความน่าเชื่อถือ (Reliability Testing)
Static Load Testing
ทดสอบการรับแรงกดและแรงดึงสถิตตามมาตรฐานการออกแบบวิศวกรรม
Dynamic Vibration Monitoring Test
ทดสอบการสั่นสะเทือนแบบพลวัตเพื่อป้องกันปรากฏการณ์กำทอน (Resonance)
Wind Tunnel Testing (CPP 1:30 Scale)
ทดสอบในอุโมงค์ลมจำลองพายุหมุนและทิศทางลมซับซ้อน
Node Fatigue & Destructive Force Test
ทดสอบความล้าของข้อต่อและสายเคเบิล ณ จุดรับแรงวิกฤต
Component Resistance to Microcracks
ทดสอบยืนยันว่าการขึงสายเคเบิลไม่ก่อให้เกิดรอยแตกร้าวขนาดเล็กบนแผ่นโซลาร์
Corrosion-Resistant Salt Spray Test (เกรด C5)
ทดสอบพ่นละอองเกลือเข้มข้น ทนทานต่อไอสารเคมีและความเค็มชายฝั่ง
ระบบตรวจสอบและบำรุงรักษาอัจฉริยะ (Intelligent O&M)
Cable Force Monitoring System
ตรวจวัดค่าแรงดึงในสายเคเบิลแบบเรียลไทม์ แจ้งเตือนเมื่อแรงดึงผิดปกติ
Vibration & Oscillation Sensors
ตรวจจับคลื่นการแกว่งตัวของโครงสร้างขณะเกิดพายุลมแรง
Foundation Settlement Monitoring
วัดการทรุดตัวหรือการเคลื่อนตัวของฐานรากเสาปลายโครงสร้าง
Robotic Cleaning Integration
รองรับการติดตั้งหุ่นยนต์ทำความสะอาดแผงโซลาร์เซลล์อัตโนมัติ
4-Layer IoT Cloud Platform
เชื่อมต่อเซนเซอร์สู่ IoT Cloud แสดงผลแดชบอร์ดสุขภาพโครงสร้าง 24/7
- การรับประกันและการดูแลแบบครบวงจร 360° Service Guarantee
การออกแบบ (Design)
สำรวจหน้างานด้วยระบบดิจิทัลความแม่นยำสูง ออกแบบโครงสร้างเฉพาะพิกัดไซต์
การควบคุมคุณภาพ (Quality)
ควบคุมมาตรฐานการผลิตและสายเคเบิลจากโรงงาน Arctech ระดับสากล
การส่งมอบ (Delivery)
เครือข่ายซัพพลายเชนระดับโลก กำหนดแผนส่งมอบและติดตั้งแม่นยำ
การติดตั้ง (Installation)
ชิ้นส่วน Pre-assembled มีทีมวิศวกรผู้เชี่ยวชาญจาก GMS ให้คำปรึกษาหน้างาน
การบำรุงรักษา (O&M)
ตอบสนองการแก้ไขปัญหา 24/7 พร้อมการรับประกันอายุการใช้งานโครงสร้าง 25 ปี
ปรึกษาวิศวกรผู้เชี่ยวชาญด้าน Cable Mounting
สอบถามการประเมินพื้นที่โครงการ ลานจอดรถ บ่อบำบัดน้ำเสีย หรือฟาร์มเพาะเลี้ยงสัตว์น้ำ:
